MODULO TRANSDUCTOR TENSION / CORRIENTE TLC4-20

Es un dispositivo que opera como interfaz, especialmente diseñado para implementar telemedición y/o telecomando a sistemas que poseen entradas analógicas de lazo cerrado de corriente ( 4 a 20 mA), para uso específico de sensado de potencial de electrodo de referencia en Protección Catódica de tuberías y tanques.

Posee alta velocidad de respuesta y rápida estabilización, evitando oscilaciones en la medición de señales de flancos abruptos, ya que dispone de un transistor MOSFET como elemento de paso regulador de corriente.

La entrada está aislada galvánicamente de la salida para ambientes donde se requiere máxima seguridad, soportando una diferencia de potencial entre las mismas de hasta 1kV; protegida a su vez contra sobretensiones por medio de red de varistor y filtro R-C que actúan en forma conjunta. Se autoalimenta de la tensión regulada del lazo (24 V.C.C.).

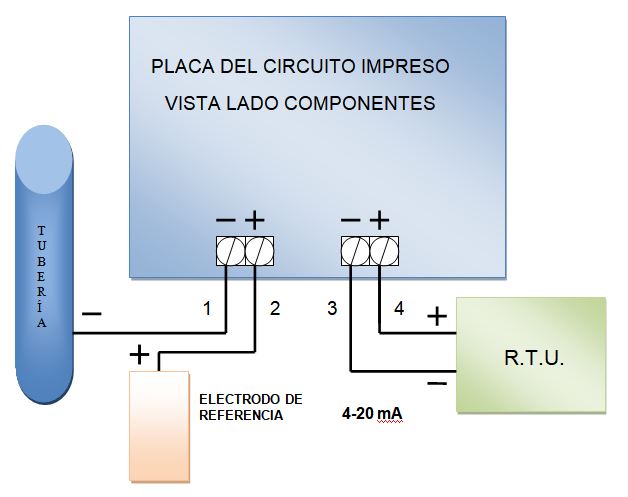

La bornera de conexión de la placa facilita su montaje, siendo accesible para mediciones de corroboración.

Características:
-Impedancia de entrada 1M
-Rango de tensión de entrada: Distintas configuraciones para medición de corriente y tensión
-Protección de entrada por medio de varistores MOVS20K75 y R-C.
-Filtro activo de 50Hz.
-130dB de rechazo en modo común.
-Aislación galvánica entrada / salida de 1kV.
-Alimentación del dispositivo: 19-24VCC autoalimentado del lazo de corriente
-Corriente de lazo de salida: 4 - 20mA. (4 mA = 0 V y 20 mA = +5 V)
